1. UBICACIÓN

Se prohíbe instalar el producto en dormitorios, en cuartos de baño o donde haya un equipo para calefacción sin un adecuado flujo de aire (chimenea, estufa, etc.), en el exterior, o expuesta a los agentes atmosféricos o en zonas húmedas. La instalación del producto debe realizarse en un lugar que permita un uso seguro y fácil, así como un mantenimiento simple. Este espacio debe contar con una instalación eléctrica con conexión a tierra, tal como exigen las normas vigentes.

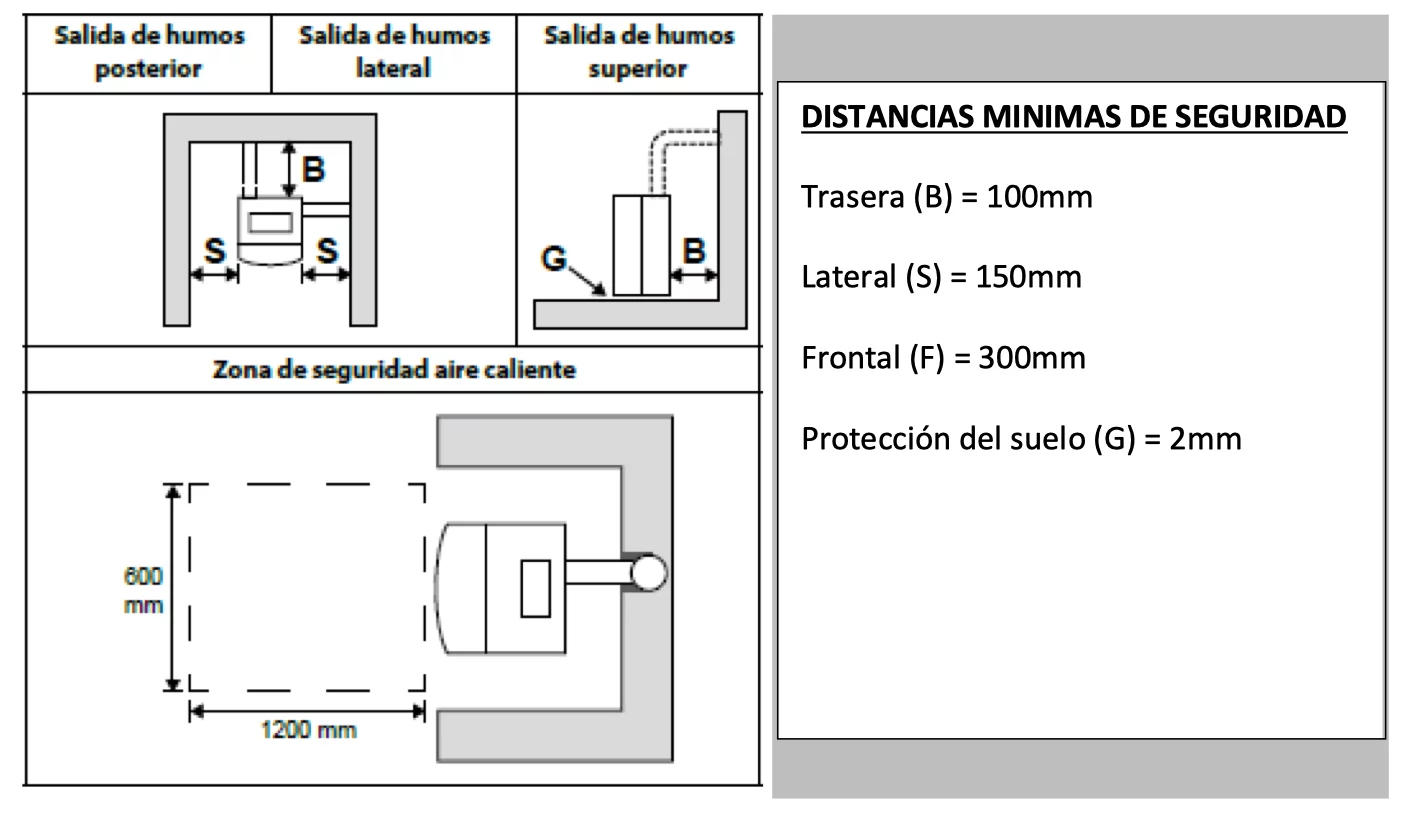

Para ubicar la estufa aconsejamos un punto lo más central posible en el ambiente que se va a calentar, para facilitar la distribución uniforme del calor y lograr un rendimiento óptimo. Se recomienda ubicar una placa de protección sobre el suelo, cerca de un tubo de humos o de material inflamable (ej. parqué o alfombra). Se recomienda, en beneficio de la seguridad, mantener una distancia entre los lados calientes de la estufa y eventuales materiales de recubrimiento inflamables (por ej.: paredes en madera, papeles pintadas, etc.), o recurrir a específicos materiales aislantes disponibles en el mercado.

2. TOMA DE AIRE

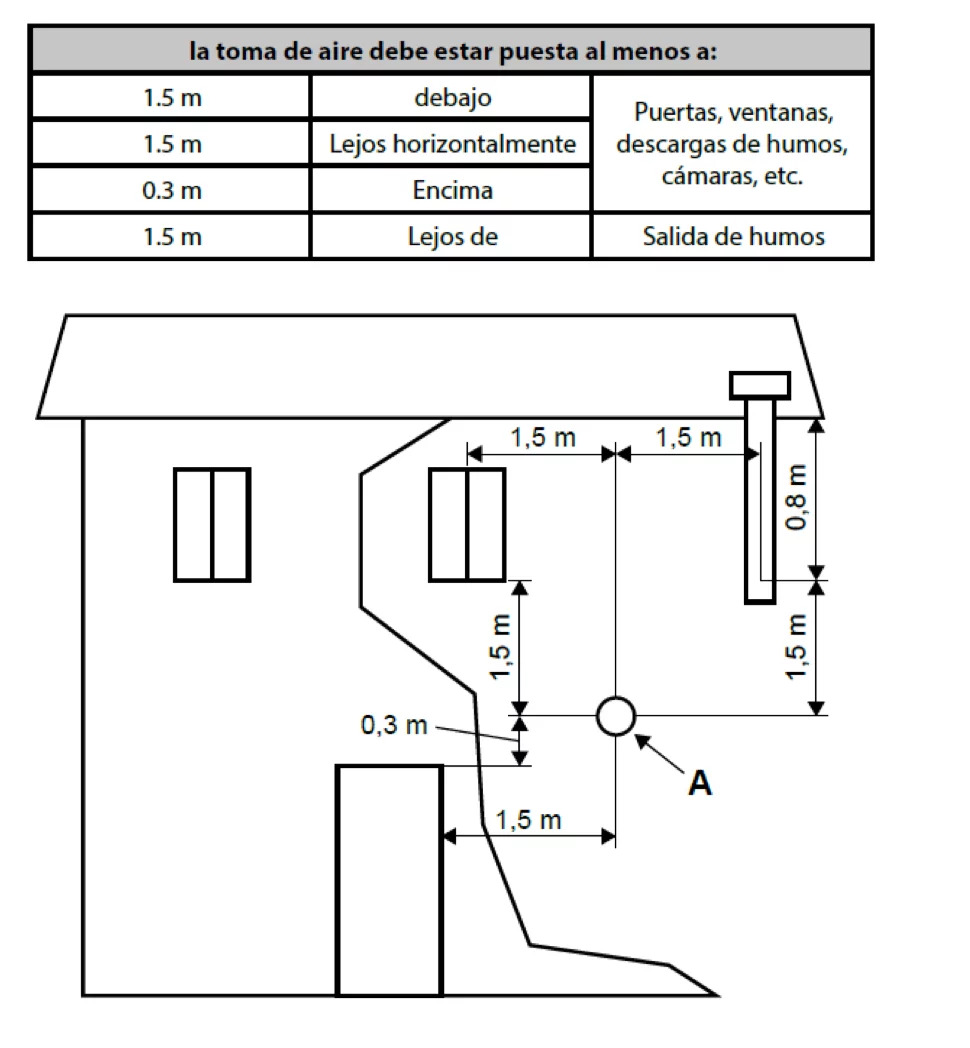

La toma del aire comburente de la estufa de pellet no puede ser conectada a una instalación de distribución de aire o directamente a la toma de aire preparada en la pared. Para colocar correctamente y de manera segura la toma de aire, hay que respetar las medidas y las indicaciones descritas. Hay distancias que deben ser respetadas para evitar que el aire comburente pueda ser extraído de otra fuente; por ejemplo, la apertura de una ventana puede captar el aire exterior quitándoselo a la estufa.

3. TUBO DE HUMOS Y CABALLETE

Para los conductos de descarga de humos y la utilización de materiales adecuados, se recomienda que un técnico instalador compruebe la eficiencia y el estado del conducto de humos, así como el cumplimiento de las leyes nacionales y locales. Para una instalación correcta, la información indicada es únicamente aproximada, por ello, no se considera responsable en lo que respecta a dicha operación.

Cada aparato debe tener un conducto VERTICAL para descargar en el exterior los humos producidos por la combustión, mediante tiro natural. El tubo de humos deberá responder a los siguientes requisitos:

• No deberá estar conectado a ninguna otra chimenea, estufa, caldera o campana extractora de ningún tipo.

• Debe estar adecuadamente separado de materiales combustibles o inflamables.

• La sección interior debe ser uniforme, preferiblemente circular.

• Cada aparato debe tener su propio tubo de humos de diámetro adecuado.

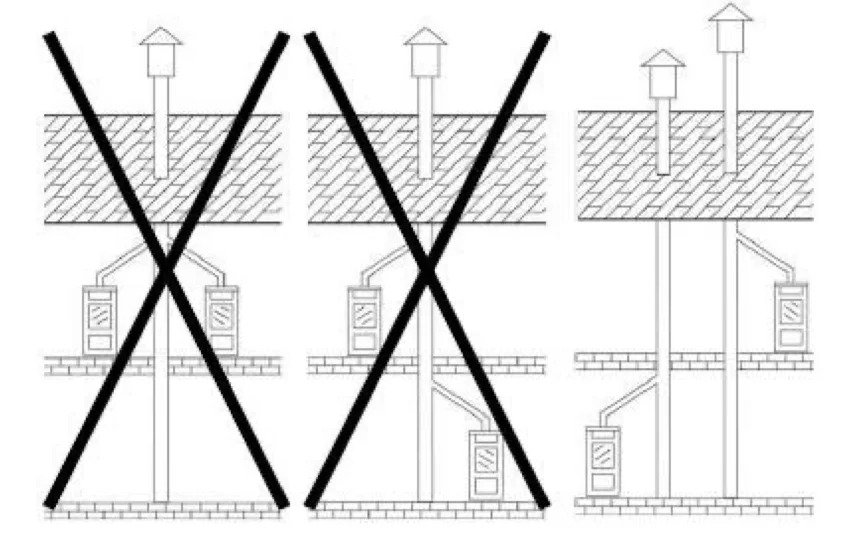

• Bajo ningún concepto deben utilizarse en el mismo ambiente dos estufas, una chimenea y una estufa, una estufa y una cocina de leña, o similar, dado que el tiro de una podría dañar el tiro de la otra. Tampoco se admiten conductos de ventilación de tipo colectivo que pueden poner en depresión el ambiente de instalación, incluso si se instalan en ambientes adyacentes y comunicados con el local de instalación.

• Se recomienda que el tubo de humos posea una cámara de recolección de materiales sólidos y eventuales condensaciones situada debajo de la boca del tubo para que se pueda abrir fácilmente y agilizar la inspección a través de la puerta hermética.

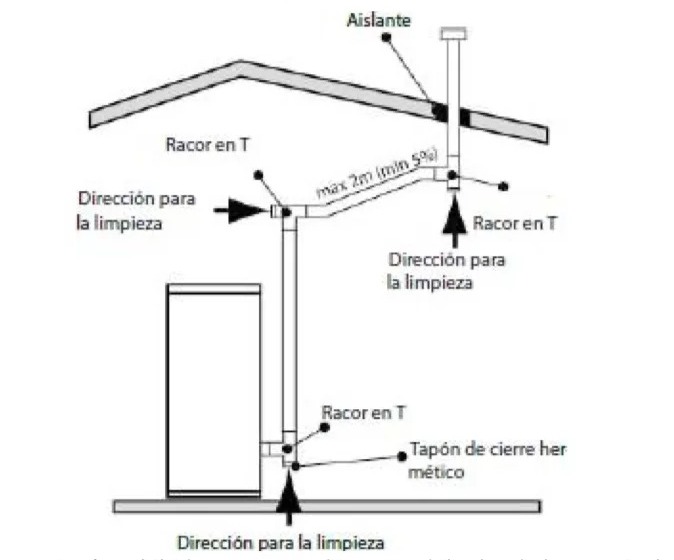

• Se recomienda en la medida de lo posible hacer la instalación sin cambios de sentido, en caso de ser necesarios se recomiendan codos de 45, y si no hubiese otra alternativa a usar codos de 90, se recomienda usar racores en forma de T con registro para su mejor acceso y limpieza.

• Está prohibido pasar por el interior del tubo de humos, incluso sobredimensionado, otros canales de conducción del aire y tuberías para instalaciones.

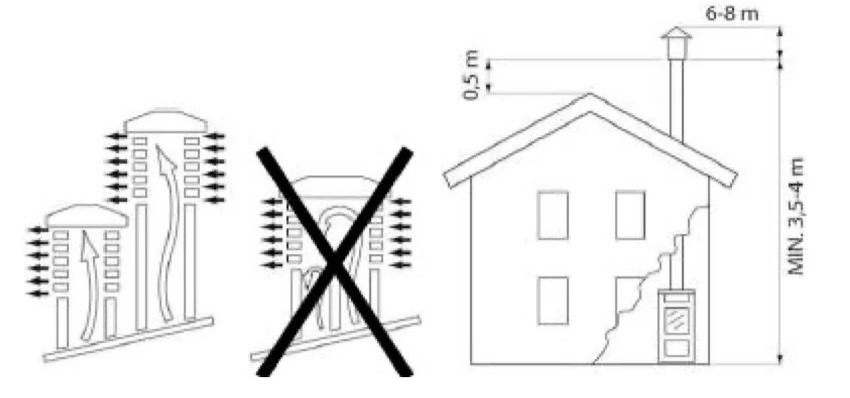

• El sombrerete debe estar siempre colocado de manera que garantice una adecuada dispersión y dilución de los productos de combustión y, de cualquier forma, siempre por fuera de la zona de reflujo.

• El caballete deberá disponer de deflector y superar la altura del caballete del tejado.

• Las eventuales construcciones u obstáculos que superen la altura del caballete no deberán estar al abrigo de este.

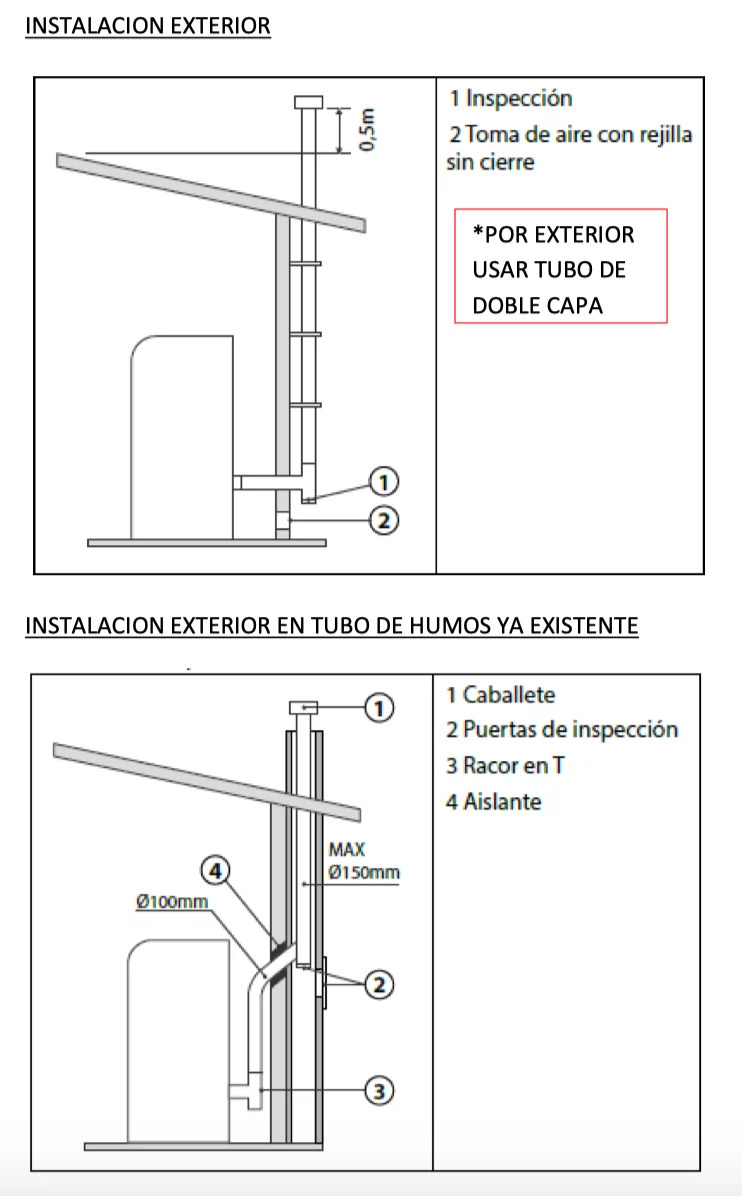

• Si por imposibilidad, es necesario instalar la salida de humos de forma horizontal, esta se debe de hacer hasta la fachada no más de 1 metro, y una vez fuera, guiar por la fachada hasta superar la cumbrera del edificio. Esta instalación exterior se debe de hacer con tubo de doble capa o aislado para evitar condensaciones y posibles fallos de la máquina.

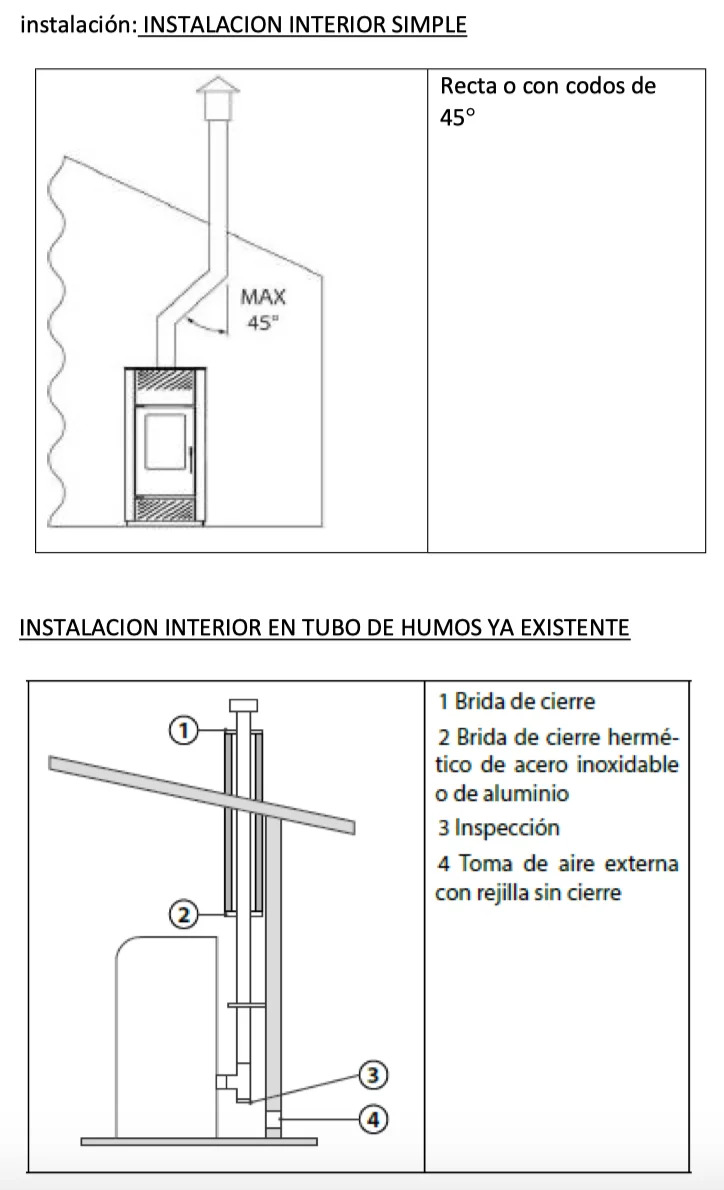

• A continuación, se muestran las modalidades más óptimas para realizarla.

• Por cada 5 metros de ascenso del tubo de humos, es obligatorio aumentar 20mm el diámetro del tubo. El diámetro máximo es de 150mm.

• Si se desea utilizar un tubo de humos ya existente, se aconseja hacerlo controlar por un deshollinador profesional para comprobar que sea completamente hermético. Si al realizar la inspección se observa que el tubo de humos no está perfectamente íntegro, se aconseja entubarlo con material nuevo. Se recomienda además aislar el conducto de descarga de los humos.
